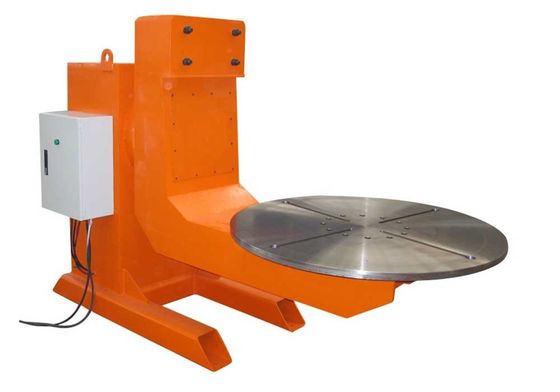

L Ротационный позиционировщик компактная структура вращающийся стол сварочный позиционировщик

Этот позиционер в основном состоит из основного корпуса, переворачивающегося луча, вращающейся части, соединительного луча, проводникового блока и электрической части управления, с компактной структурой.

• Основной корпус

  Процесс опрокидывания луча: тормозный двигатель – редуктор – выходной механизм – прокидыш – опрокидыш луча. Скорость опрокидывания варьируется от 0,15 до 0,76 оборота в минуту.Этот корпус смонтирован канальными прутками и стальными листами А3, напряжение, высвобождаемое после сварки

  1
• перевернутая луча

  Он представляет собой сварную коробку, изготовленную из 25# канальных стержней и стальных листов А3, напряжение, высвобождаемое после сварки.Есть ограниченные блоки на задней части луча, он заставляет луч остановиться, когда луч поворачивается до +/- 90 градусов.

  2
• поворачивающая часть

  Он состоит из тормозного двигателя, редуктора, подшипника и стола. Скорость вращения составляет 0,14-0,7 вращения в минуту, изменяясь для различных требований скорости.который подключен к столу непосредственно, избегая подшипника и редуктора, подключенных к нижней части корпуса через провода.

  3
• Связочный луч

  Он сварляется прямоугольными трубами, канальными стержнями и стальными листами А3, напряжение, высвобождаемое после сварки.и есть отверстия на винтовке для фиксации компонентаПри необходимости, клиент может добавить несколько помощников скобки на нем.

  4
• электрическая часть управления

  Кнопки управления находятся на шкафу управления, и пульт дистанционного управления доступен для простой работы.и индикатор скорости на пульт дистанционного управления.
