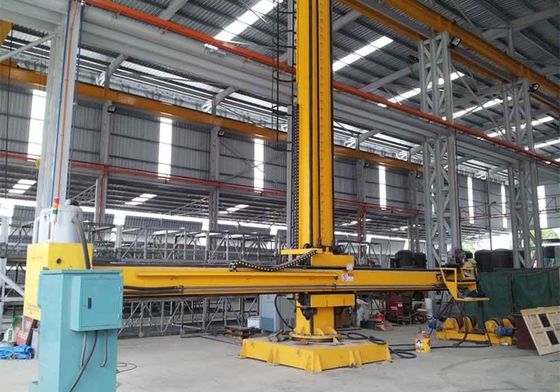

Манипулятор автоматической сварки колонны HC6060 с головкой SAW

Манипулятор сварки является автоматическим оборудованием для сварки и широко используется.вращение колонны и проезд тележки по рельсам. Конец бума может быть оснащен SAW головой для сварки на танках, работая вместе с ротаторами или позиционерами.Так что машина широко используется в таких отраслях промышленности, как ветряная башня, котлы, химикаты, судоходные верфи, автомобили, металлические конструкции и т.д.

Эта машина в основном состоит из части колонны, части пластинки руководства, части бума, части редуктора подъема, балансировщика веса и моторизированной скользящей доски, платформы управления и системы ручного блокирования.

Колонна, бум, блок руководства сварятся и сила высвобождается.

После сварки колонна и бум подвергаются термической обработке и мелкообработке для обеспечения точности.

Верхние/нижние и левые/правые рулевые колеса имеют эксцентрическую структуру оси, путем их регулирования, разрыв в рулевых рельсах может быть скорректирован для компенсации износа рельсов.

Все валы, ось включает болты вала проходят термическую переработку.

Повышение бума осуществляется через мотор с тормозом, редуктор червяного колеса, цепь и цепное колесо.

Расширение бума управляется двигателем через редуктор червяного колеса, приводящий шестерену и стойку.

В передней части бума установлено устройство регулировки пушки, пушка может двигаться вверх-вниз, лево-право.

Колонна и подвал соединены подшипником, колонна может вращаться +/- 180 градусов вручную и блокироваться в любом положении вручную.

Прямоугольные проводники на колонне и буме, из 16Mn материала, который является высокой прочностью.

На лестнице есть защитный щит, а на передаче - защитные крышки.

Электрическая система управления состоит из шкафа, пульта управления, инвертор от Шнайдера.
